北京北起意歐替起重機有限公司《起重機安裝知識》第三部分：LX電動單梁懸掛起重機安裝指導手冊
王志強
一、產品介紹
LX型電動單梁懸掛起重機與電動葫蘆配套使用 ，成為一種有軌運行的輕小型起重機，工作級別為A3工作環境溫度在-250C ~ +400C范圍內。
本產品為一般用途起重機，多用于機械制造、裝配、倉庫等場所，不適用于在有爆炸危險、火災危險地介質中或具有很大濕度與充滿酸、堿類氣體的場合下工作，也不適于運輸熔化金屬、有毒物和易燃物中工作。

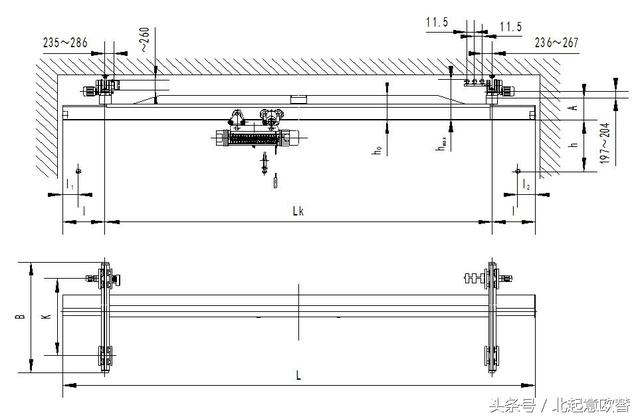

二、機構總圖
三、安裝步驟
1、本產品的驅動傳動機構（電動小車和從動小車）均裝箱發貨至現場，用戶可按圖1-2總裝。

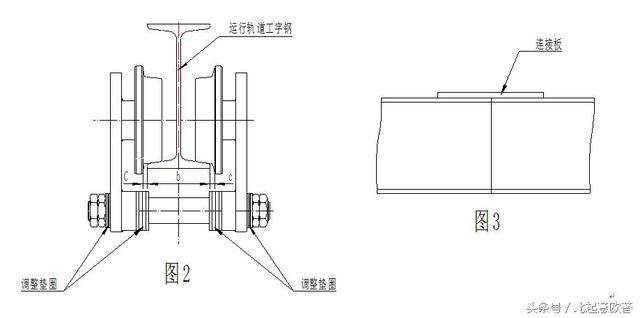

2、LX型電動單梁懸掛起重機安裝到軌道上時，要注意保證車輪輪緣與工字鋼翼緣邊緣之間每邊要有C=3～5mm的間隙，此間隙靠調整墊圈進行調整。詳見圖2及表3。運行軌道工字鋼雖屬土建部門架設安裝，但應與起重機運行小車結構密切配合。即運行軌道工字鋼接頭（連接板）不應貼焊在工字鋼下翼緣處，應按圖3貼焊在工字鋼上翼緣上。
表3
軌道工字鋼 型號GB706-65 20a 20b 22a 22b 25a 25b 28a 28b 32a 32b 32c
翼緣寬（mm） 100 102 110 112 116 118 122 124 130 132 134
調整墊圈數量Q=0.5～2t 0 1 3 3 4 5 6 6 8 8 8
調整墊圈數量Q=3～5t — — — — 0 1 2 2 4 4 5
軌道工字鋼 型號GB706-65 36a 36b 36c 40a 40b 40c 45a 45b 45c
翼緣寬（mm） 136 138 140 142 144 146 150 152 154
調整墊圈數量Q=0.5～2t 9 10 10 11 11 12 13 13 14
調整墊圈數量Q=3～5t 5 6 6 7 7 8 9 9 10
注：調整墊圈數為螺栓一端內側的數量
3、電動葫蘆科預先裝在主梁上，同起重機一起架設到軌道上，也可以分別架設。
4、待全部操縱電氣線路接通后，應調試兩臺起重機運行電機使其轉向一致。還必須保證起重機動作方向與操縱按鈕所規定的方向一致。
5、本產品運行電機均為錐形轉子電動機，其制動器為平面制動器，當電動機接通電源時，電動機軸產生軸向移動，其移動量要調整到1.5～2mm,隨著制動環的磨損移動量增大一般0.4KW電動機達到3～4mm時，就應當進行調整，使它恢復原來（1.5～2mm）的范圍內。當這樣調整達三次左右，就應當更換制動環。
四、使用
1、試車：在無載荷情況下，接通電源，開動并檢查各運轉機構，控制系統和安全裝置，均應靈敏準確，安全可靠，方可使用。
2、不得超過起重機所規定的起重量使用。
3、不得沿主梁方向斜吊物品。
4、本起重機不適用于在有火災危險、爆炸危險的介質中和相對濕度大于85%充滿腐蝕性氣體場所里工作以及用來吊運熔化金屬和有毒易燃易爆物品。
五、維護
1、用戶應做到經常檢查并能及時發現起重機各部位是否有異�，F象，以確保起重機能安全可靠，延長使用壽命。
2、運行機構的電動小車減速器內，在使用前應加注潤滑油，要求粘度較大的（30～50）號機油，其油量不易過多，油面最高以減速器的最低軸的軸心為限，開始使用一個月時，把油更換一次，以后半年更換一次新油。
3、當起重機運行剎車不靈時，應及時調整運行錐形電動機的制動彈簧或更換平面制動環。具體調整更換詳見清單。
